O local estava situado entre blocos residenciais e a nova ferrovia, que enfrentava melhorias e modernizações. A proximidade com as estruturas existentes tornou extremamente importante a necessidade de alcançar a estabilidade do solo em todos os momentos durante a execução das trincheiras, tendo cada painel individual 1m x 8,5m e 11m de profundidade.
A BAM Grondtechniek solicitou apoio e assistência da GEO para garantir a estabilidade da escavação da parede diafragma por um período mínimo de 12 horas, usando apenas tecnologia amiga do ambiente. Os produtos selecionados e o suporte técnico em obra possibilitaram a estabilização do solo de acordo com os requisitos do cliente sem perdas de fluido para o solo arenoso muito poroso com balastro fviáerrorio.
Desafios
Local de trabalho muito restrito, espaço disponível reduzido para armazenamento de fluido e a implantação de grandes gruas de escavação de parede diafragma (moldada) com clam Shell foi substituído por uma (giratória) escavadeira de longo alcance. Elementos enterrados existentes atravessando os 2 metros iniciais/superficiais da trincheira e um perfil geológico de solo muito granular, feito de areias e balastro ferrovial.
Os painéis da parede diafragma (moldada). não eram muito profundos, mas o perfil do solo incluía camadas porosas de solo, com potencial para perda de fluido com camada de 2m de balastro ferroviários. Estas perdas podem dificultar a manutenção do nível de fluido e levar ao colapso. Também aumentaria as necessidades de volume e consumo de polímeros.
Os trabalhos de escavação eram feitos durante o turno da noite e a colocação de concreto (betão) durante o turno do dia. Esta planificação obrigou a manter as escavações abertas durante um período mínimo de 12 horas e, em alguns casos, até 36 horas.
Solução

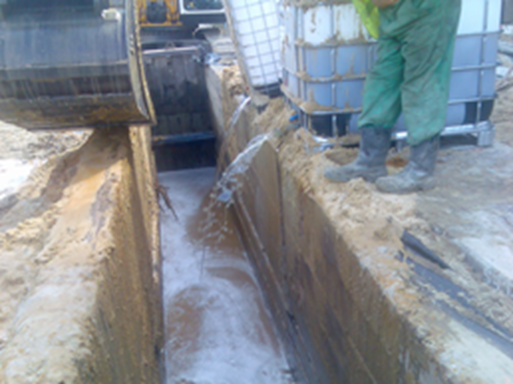

O fluido PolyMud® foi usado como uma alternativa à bentonite, como uma tecnologia mais ecológica. Todo o âmbito do trabalho da parede diafragma (moldada) foi concluído com a estabilização do solo sendo assegurada com fluido polimérico combinado com Silicato de Sódio e Aluminato de Sódio (aditivos de fluido) colocados na escavação como meio de controle de perda de fluido em solo de alta porosidade (areias e balastro ferrovial).
A estabilização efetiva do solo foi alcançada com sucesso por períodos de 12 a 36 horas. Não se verificou uma diminuição substancial do nível de fluido, uma vez que a utilização dos aditivos de fluido manteve as perdas ao mínimo e o consumo de polímeros sob controlo.
Uma das razões para a escolha do sistema G3 foi a área limitada disponível para instalar uma central de lote tradicional para bentonite. Este tipo de tecnologia requer menos tanques de armazenamento e não precisa de um misturador nem de uma unidade de desarenamento. O processo de mistura simplificado e rápido do fluido de escavação de polímeros também desempenhou um papel importante.
Indicadores chave
Âmbito:
Um total de 170 metros lineares de painéis de parede de diafragma (moldada) com uma secção transversal de um metro divididos em 22 elementos de 8,5 m de comprimento e 11 metros de profundidade.
Conquistas:
Lamelas (painéis) de parede diafragma (moldada) concluídos com estabilidade do solo e mantidos abertos por período de até 36h.
Esquema simplificado de central de fluido e fluido sendo hidratado/pronto para uso em 15min.
Redução ao mínimo das perdas de fluidos.
Preservação do ambiente envolvente e eliminação de fluido no local, após tratamento.
Geologia:
Camada superior de solo orgânico com instalações subterrâneas atravessando nos primeiros 3m. Os estratos de solo sequenciais incluíram sucessões de diferentes extratos de areias finas e areia siltosa. Os últimos 2m eram cascalhos puros, pois havia uma camada contígua de lastro.
