As fundações do edifício eram compostas por 3 tipos diferentes de estacas: estacas escavadas, trado continuo e trado continuo encamisado. As estacas escavadas foram escavadas utilizando o Sistema G3 da GEO, para estabilização do solo.
O fluido de estabilização de solo PolyMud foi selecionado para este projeto específico por apresentar vantagens em termos de versatilidade, com requisitos mínimos de equipamentos, tratamento, e simplicidade de gestão colocando em obra uma central de fluido de dimensões reduzidas. A GEO colaborou muito estreitamente com a JRL, desde a preparação das operações e durante todo o projeto. Houve um suporte exclusivo e dedicado ao cliente no local.
Desafios
Condições variáveis do solo, com alteração da espessura das camadas granulares do solo (características de erosão) e gestão da sequência das estacas escavadas, exigiram um fluido de estabilização capaz. Previu-se uma potencial perda de fluidos, relacionada com o nível muito profundo do lençol freático e a extensão das camadas granulares muito porosas do solo.
Enormes restrições de espaço, restringindo o tamanho da planta de dosagem de fluido, e facilidade para gerenciar os volumes de fluido necessários. Impossibilidade de utilizar uma solução de camisa integral, pois dificultaria as operações e teria um impacto maior na já escassa produção.
Projeto localizado numa zona urbana densa, onde a remoção do solo escavado foi muito escrutinada.
Solução
A solução integrada de produtos e serviços da GEO foi muito valorizada. O apoio técnico foi essencial na preparação e mobilização dos equipamentos, de acordo com as restrições existentes, e garantiu a otimização da utilização dos produtos ao mesmo tempo que implementava os melhores procedimentos.
A adaptação da configuração da central de fluidos e uma gestão otimizada do volume de fluido possibilitaram a conclusão de estacas com uma capacidade volumétrica superior à capacidade de armazenamento da planta existente, sem desperdício de produtos, garantindo ciclos de produção e a estabilização da escavação com sucesso. A qualidade final da estaca foi confirmada e verificada por meio do TIP (teste integridade térmica)

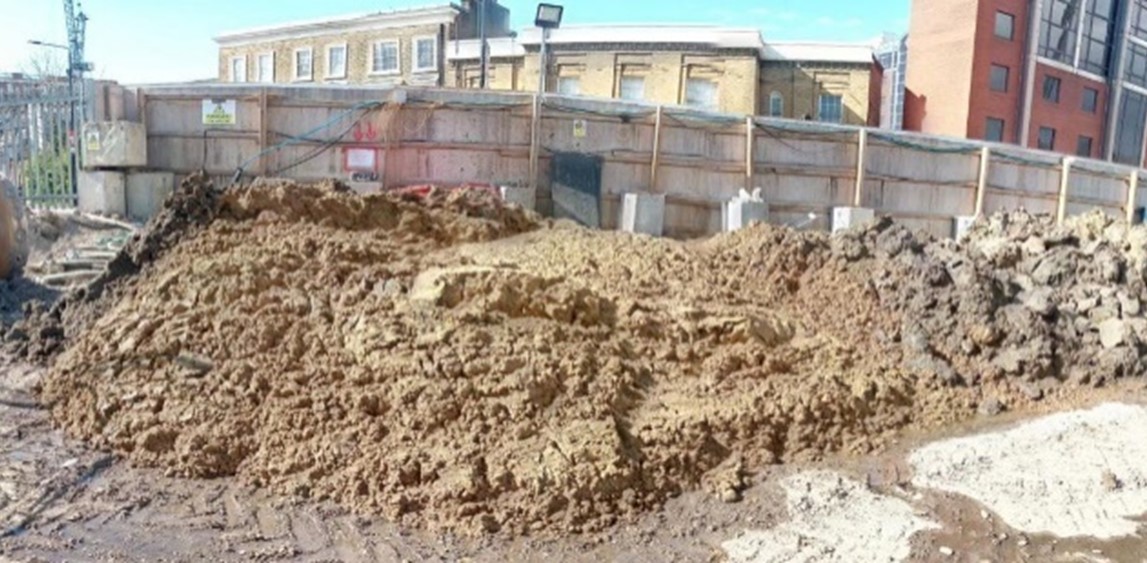

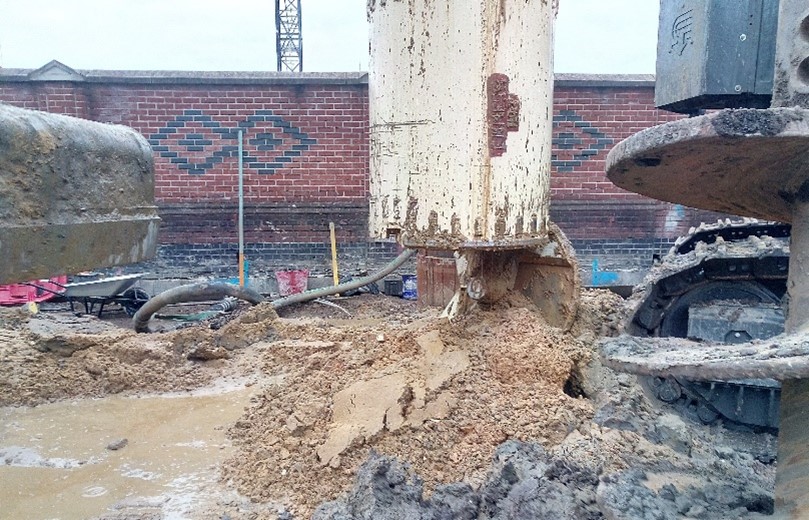

Este projeto foi executado utilizando fluido com PolyMud, tendo o ajuste do pH feito com Hidróxido de Sódio. O outro produto utilizado foi o GFiber e foi aplicado em estacas muito específicas, com solo mais permeável onde se esperava perda de líquidos. O fluido manteve a sua qualidade, mantendo-se limpo ao longo dos vários ciclos, com uma redosagem mínima. Todo o solo escavado tinha vestígios mínimos de fluido, permanecendo muito seco, e foi facilmente removido do local.
Indicadores chave
Âmbito:

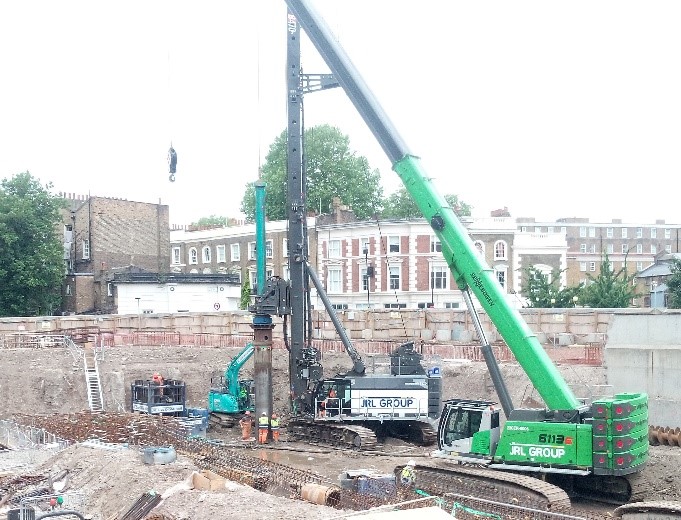

Foram executadas 66 estacas: 15 com Ø1500mm, 35 com Ø1180mm e 16 com Ø950mm. Atingindo uma profundidade máxima de 37 metros.
Conquistas:
A perda de fluido para a formação do solo foi controlada com o uso de Gfiber. Metas de produção de acordo com a expectativa do cliente: uma estaca Ø1500mm/dia e duas estacas Ø900mm/dia, usando uma única sonda de perfuração. O custo final dos produtos de fluido ficou abaixo da estimativa inicial, mesmo após o aumento do âmbito do projeto.
Geologia:
Camada superior (detritos) de solo, com tijolos triturados e entulho, de 0 a 10; camada de areia fina a média siltosa, com cascalho fino a grosso, de 10 a 13m; seguido de Cascalho arenoso, de 13 a 21,5m (a profundidade desta camada era variável dependendo do efeito de erosão), depois de uma argila dura a muito dura (Londres), de 21,5 a 33m; seguido de areia fina cimentada, muito densa, de 33m a 40m.
