Teste de carga bidirecional – Torres NIRAJ

Grande muti-complexo distribuído em 2 torres gêmeas. A ARCOS forneceu células de carga bidirecionais para testar uma estaca de ensaio em cada torre. O teste de carga foi essencial para validar o projeto da fundação.

DETALLE DEL PROYECTO

Complexo residencial com shopping e hotel, composto por 2 torres, construído sobre uma fundação de estacas.

Cliente

TMI & Drilling do Brasil

Data

2024

Estimate Budget

Industries

LOCALIZAÇÃO

Rondonópolis – Mato Grosso (Brasil)

O complexo inclui uso residencial, áreas comerciais, hotel e um centro de convenções. As futuras fundações de construção são compostas por estacas furadas. Para confirmar as cargas de projeto, antes de prosseguir com a construção dos elementos de fundação, foram instaladas duas tortas de teste. A ARCOS foi contratada para fazer o teste de carga utilizando a sua tecnologia.

As células de carga ARCOS fornecem informações sobre a real capacidade de suporte das estacas sem a necessidade de ter estacas de reação nem estruturas pesadas acima da estaca testada. O teste é executado usando a própria estaca de teste, que é carregada em duas direções opostas. Este método simplifica a configuração necessária e precisa de menos espaço.

Desafios

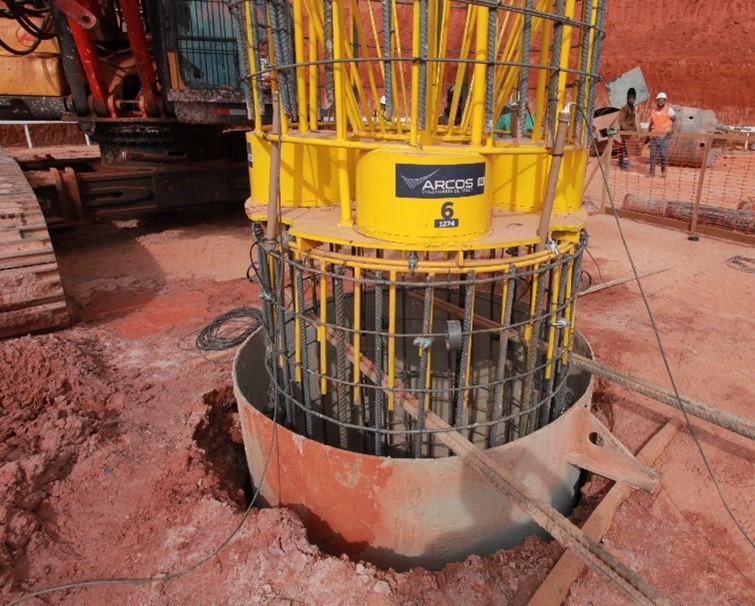

Este método exige que as células de carga sejam montadas na armadura e serão parte integrante do elemento de fundação após a colocação do concreto (betão). Durante a realização do teste de carga, a estaca será dividida em duas seções. A estaca adquire função estrutural, após injetada para selar e unir a estaca novamente.

Estacas testadas com células ARCOS, são carregadas bidireccionalmente. A reação à carga aplicada é efetuada pela própria estaca de ensaio. A análise de dados precisa levar isso em consideração e dividir os resultados entre carga aplicada e carga de reação.

Solução

O teste de carga executado para ambas a torre revelou a real capacidade de suporte dos elementos, comprovando os cálculos do projeto. Era uma solução económica que poderia ser implementada neste projeto, exigindo uma área muito pequena para testes. O teste de carga não interferiu nem atrasou outros trabalhos programados no local.

A solução ARCOS para teste de carga profunda de fundação pode ser aplicada a qualquer tamanho e forma. Pode ser realizado em estacas e barretas. Ser adequado a qualquer alvo projetado com uma capacidade de carga teórica ilimitada.

Indicadores chave

Âmbito de aplicação:

Duas estacas de ensaio (Ø1200mm) equipadas com células de carga ARCOS – 4 células hidrodinâmicas para cada instalação.

Conquistas:

Redução de espaço necessário para executar o teste de carga. Teste de carga estática bidirecional até 25000kN.

Geologia:

Areia argilosa vermelha na camada superior (solo residual), de 0 a 6m; seguido de arenito brando desde os 6m até à ponta. O nível do lençol freático pode ser encontrado a 13m de profundidade.
